Після того як Ви придбали домофон і панель виклику, наступний крок – це встановлення та підключення пристроїв.
Яким чином можна і підключити відеодомофон та панель виклику?
Є два варіанти вирішення цього завдання:
- Викликати спеціаліста з багаторічним стажем, професійним інструментом та технічною освітою. В даному випадку, швидше за все, все буде зроблено швидко та якісно, але не завжди дешево.
- Перевіривши свої руки нехитрими слюсарними роботами, трохи поцікавившись теорією основ електротехніки і дочитавши статтю до кінця, ви зможете здійснити монтаж самостійно. При цьому ви отримаєте захоплююче заняття на пару годин, зробите «як для себе», підвищите свою самооцінку та заощадите грошей на покупку чогось ще дуже потрібного та корисного в будинок.
Про те, як самому підключити домофон і панель виклику, і йтиметься в цій статті. Тож почнемо.
Як встановити домофон своїми руками?

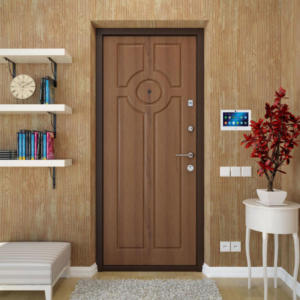

Перше, що потрібно зробити – визначитися з місцем встановлення домофону та панелі виклику. Це важливо, оскільки між відеодомофоном і панеллю виклику потрібно буде протягнути з'єднувальний кабель.
Найпростіший варіант установки:
- домофон розміщується усередині приміщення;
- панель – ззовні;
- з'єднання між домофоном та панеллю - через стіну.
Але так виходить далеко не завжди. Потрібно попередньо продумати як буде проведений кабель, як робити отвори в стіні і як його закріпити. Для цього знадобиться дриль або перфоратор зі свердлами та бурами відповідної довжини та діаметру. Також потрібно врахувати, що при встановленні електромеханічних або електромагнітних замків може знадобитися прокладання додаткового кабелю та кріпильних елементів.
Також, якщо ви плануєте встановлення кількох домофонів (що значно розширює функціонал системи), між ними необхідно прокласти провід.
Як правило, в інструкції вказана рекомендована висота установки. Але ми радимо встановлювати відеодомофон на рівні очей. Якщо в сім'ї є діти, обов'язково враховуйте їх зріст і схильність до його швидкого збільшення.
Панелі виклику NeoLight мають великий кут огляду (110° по горизонталі та 90° по вертикалі) і вони встановлюються трохи нижче прийнятих стандартів. Це дає можливість бачити не тільки більшу кількість відвідувачів (до 4 осіб одночасно), а й те, що вони тримають у руках, наприклад.
Який кабель використовувати?
Стандартно для підключення використовується сигнальний провід 6х0.22, але також можна застосовувати «виту пару».
Якщо ж відстань від панелі виклику до домофону перевищує 30 метрів, потрібно обирати провід з великим поперечним перерізом провідників 0.5-1мм. Якщо відстань 50-100 метрів, поперечний переріз провідників живлення досягає 2-2.5 мм, а відеосигнал передається по коаксіальному кабелю.
Ще один важливий момент, який слід врахувати: всі роз'єми для встановлення домофону знаходяться на його задній частині і, якщо дроти будуть просто видно зі стіни, підключення не виглядатиме естетично.
Найкращим рішенням у цьому випадку буде встановлення за відеодомофоном звичайного електричного підрозетника, в який можна буде сховати не тільки всі з'єднання, але навіть блок живлення для моделей, які не підключаються безпосередньо до 220В (за своїми габаритами він спеціально розроблений під такий варіант установки).
Якщо коротко, то в цей підрозетник можна «заховати»:
- 4-х жильний провід від панелі виклику (якщо одна панель);
- 4-х жильний кабель від іншого домофону (якщо такий є);
- живлення 220V для підключення блоку живлення (моделі з живленням 220В підключаються безпосередньо без зовнішнього БП);
- провід від додаткових камер по 4 жили на кожну.
Беремо набір конекторів, що йде в комплекті з домофоном та з'єднуємо з відповідними проводами.
Для ізоляції з'єднань рекомендуємо використовувати термоізоляційну трубку діаметром 3мм. Одягаємо термоусадку на провід і за допомогою фена або запальнички робимо так, щоб вона щільно облягала місце з'єднання.
Подібним чином з'єднуємо дроти та виведення на панелі виклику.
Обов'язково ретельно перевірте всі з'єднання і лише після цього можна подавати живлення на пристрій!
Ось і все: домофон та панель виклику встановлені!
